Rumah > Produk > Penyambung Microduct > Penyambung Microduct Lurus > Penyambung Microduct Lurus Aloi Zink
Penerangan Produk

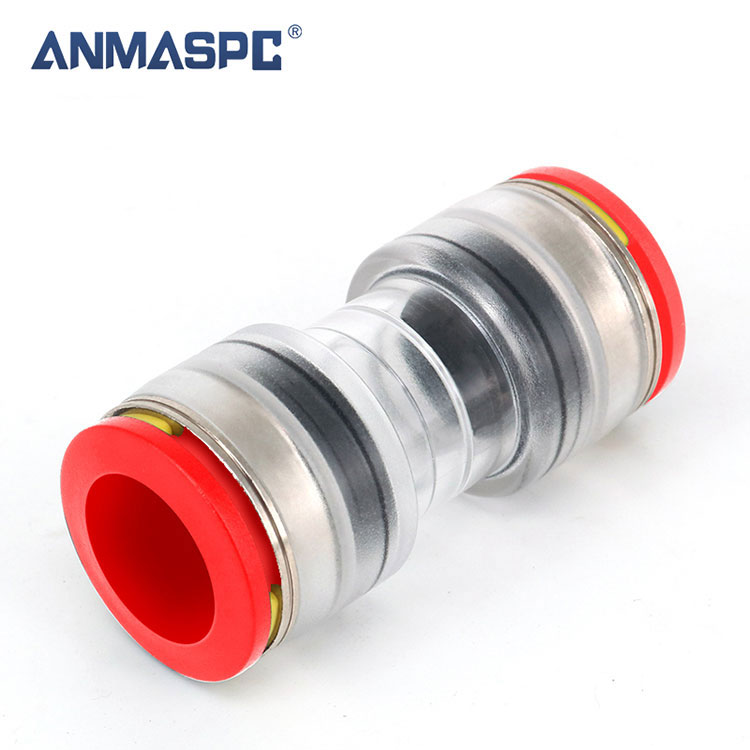

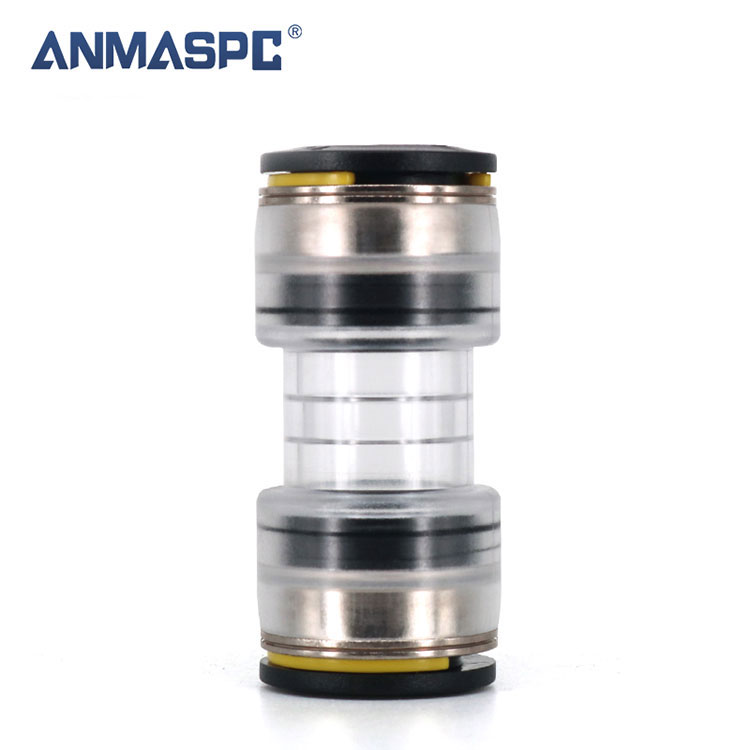

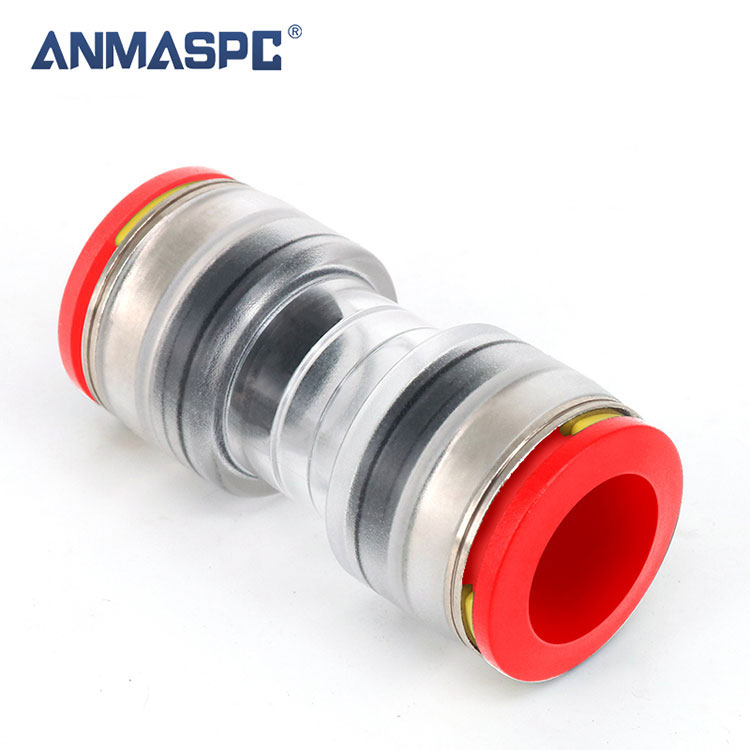

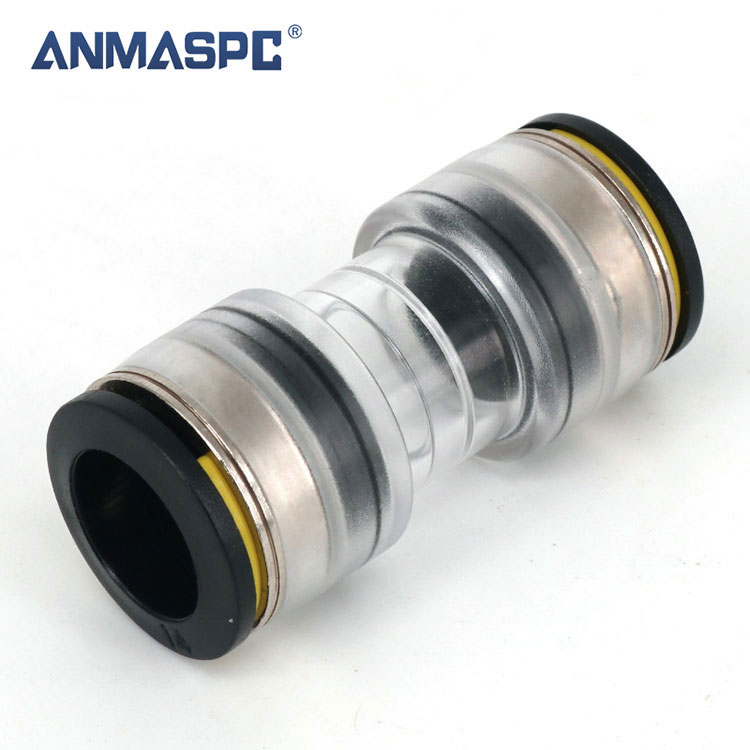

Aksesori Penyambung Microduct Lurus Aloi Zink
Penyambung Microduct Straight, yang menjamin prestasi yang baik. Badan lutsinar membolehkan pengesahan kedudukan saluran mikro di dalamnya. Klip keselamatan, jelas gangguan, telah dipasang terlebih dahulu. Diuji & mematuhi EN 50411-2-8.
CIRI-CIRI UTAMA:
① Klip keselamatan disertakan
② Teknologi push-fit
③ Tekanan Kerja: maks. 25 bar
Penerangan
|
|
Komponen | ||||
| 1 | Collet | POM | ||||
| 2 | Klip Mengunci | POM | ||||
| 3 | Kartrij | ALOI ZINK | ||||
| 4 | Cakar Kunci | SUS301/304 | ||||
| 5 | Cincin Sokongan | POM | ||||
| 6 | Cincin Meterai | TEP | ||||
| 7 | Badan | PC2807 | ||||
| Fit Tiub | ||||||
| Bahan paip | HDPE.PE.Nylon.Polyuretana | |||||
| Diameter luar paip | Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16 | |||||
| Parameter Teknikal | ||||||
| Bekerja dengan cecair | Udara | |||||
| Sesak | 0.15~0.8MPa Tiada Kebocoran | |||||
| Tarik pesta | 400N | |||||
| Tekanan bukti | 2.5MPa | |||||
| Julat tekanan operasi | 0~1.6MPa | |||||
| Suhu persekitaran dan suhu bendalir | -40~60 ℃ | |||||
| Suhu Pemasangan | -10 ℃/+50 ℃ | |||||
| Suhu Tiupan yang Disyorkan | -15℃/+35℃ | |||||
| Darjah perlindungan | IP68 | |||||
| Gred tahan UV | F1 | |||||
| Daya sisipan | 50N maks(5kg) | |||||
| Jangka hayat: | 25 tahun | |||||
| Piawaian: | EN 50411-2-8 | |||||
Spesifikasi Dan Dimensi
| Kod ANMASPC | Paip OD/ID | Paip OD/ID | Hol tiruse |
| TPU3/2.1 | 3/2.1 | 3/2.1 | 2.1 |
| TPU4/2.5 | 4/2.5 | 4/2.5 | 2.5 |
| TPU4/2.8 | 4/2.8 | 4/2.8 | 2.8 |
| TPU5/2.1 | 5/2.1 | 5/2.1 | 2.1 |
| TPU5/3.5 | 5/3.5 | 5/3.5 | 3.5 |
| TPU6/4 | 6/4 | 6/4 | 4 |
| TPU7/3.5 | 7/3.5 | 7/3.5 | 3.5 |
| TPU7/4 | 7/4 | 7/4 | 4 |
| TPU7/5.5 | 7/5.5 | 7/5.5 | 5.5 |
| TPU8/3.5 | 8/3.5 | 8/3.5 | 3.5 |
| TPU8/6 | 8/6 | 8/6 | 6 |
| TPU10/6 | 10/6 | 10/6 | 6 |
| TPU10/8 | 10/8 | 10/8 | 8 |
| TPU12/8 | 12/8 | 12/8 | 8 |
| TPU12/10 | 12/10 | 12/10 | 10 |
| TPU14/10 | 14/10 | 14/10 | 10 |
| TPU14/12 | 14/12 | 14/12 | 12 |
| TPU16/12 | 16/12 | 16/12 | 12 |
| TPU16/13 | 16/13 | 16/13 | 13 |
| TPU16/14 | 16/14 | 16/14 | 14 |
Dimensi Keseluruhan
|
||||||
| Model | A | B | C | D | E | F |
| TPU03 | 31.9 | 6.9 | 10 | 11.1 | 3.2 | 2.1 |
| TPU04 | 31.9 | 6.9 | 10 | 11.1 | 4.2 | 2.8/2.5 |
| TPU05 | 35.4 | 8.9 | 12 | 12.8 | 5.2 | 3.5/2.1 |
| TPU06 | 35.4 | 8.9 | 12 | 12.8 | 6.2 | 4.0 |
| TPU07 | 41.0 | 11.5 | 14.1 | 15.4 | 7.2 | 5.5/4/3.5 |
| TPU08 | 41.0 | 11.5 | 14.1 | 15.4 | 8.2 | 6/3.5 |
| TPU10 | 42.0 | 14.0 | 17.5 | 18.3 | 10.2 | 08/06 |
| TPU12 | 49.5 | 15.8 | 19.2 | 20.7 | 12.2 | 10/08 |
| TPU14 | 50.5 | 18.0 | 22.2 | 23 | 14.3 | 12/10 |
| TPU16 | 55.0 | 20.0 | 24.7 | 25.1 | 16.2 | 14/13/12 |
