Penerangan Produk

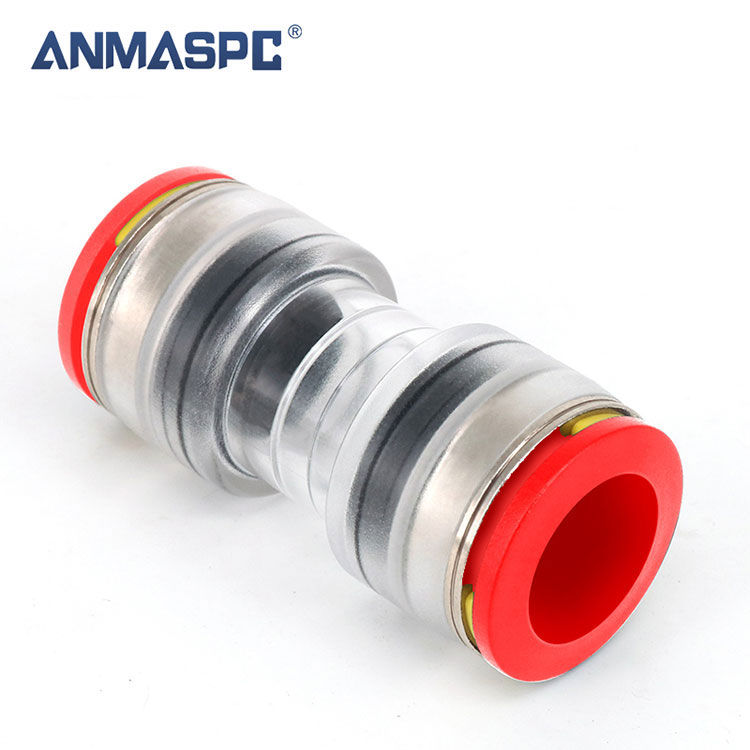

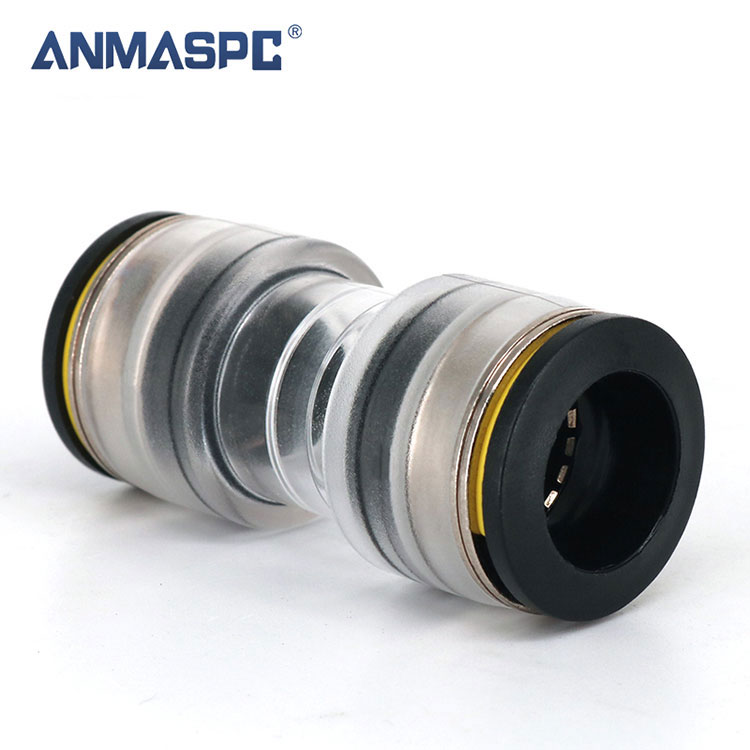

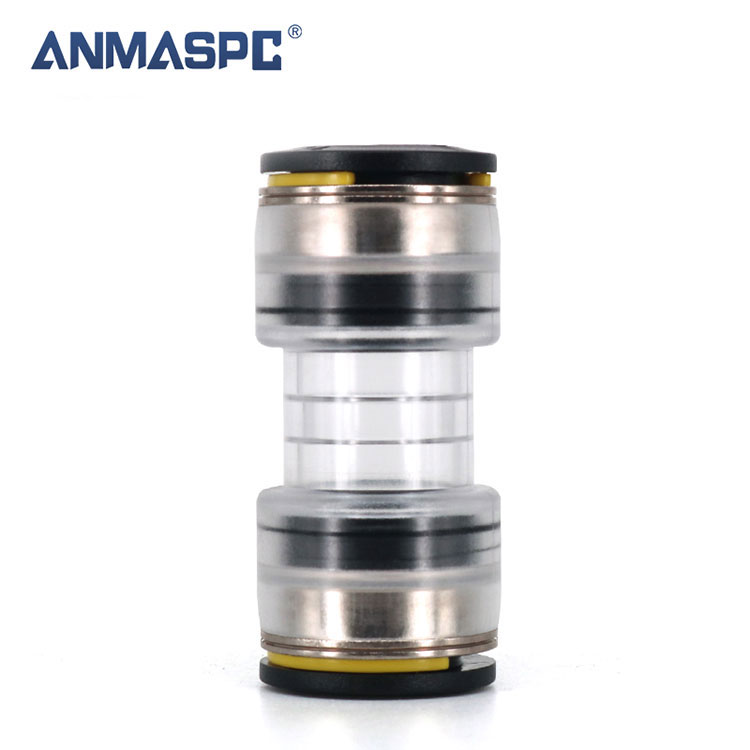

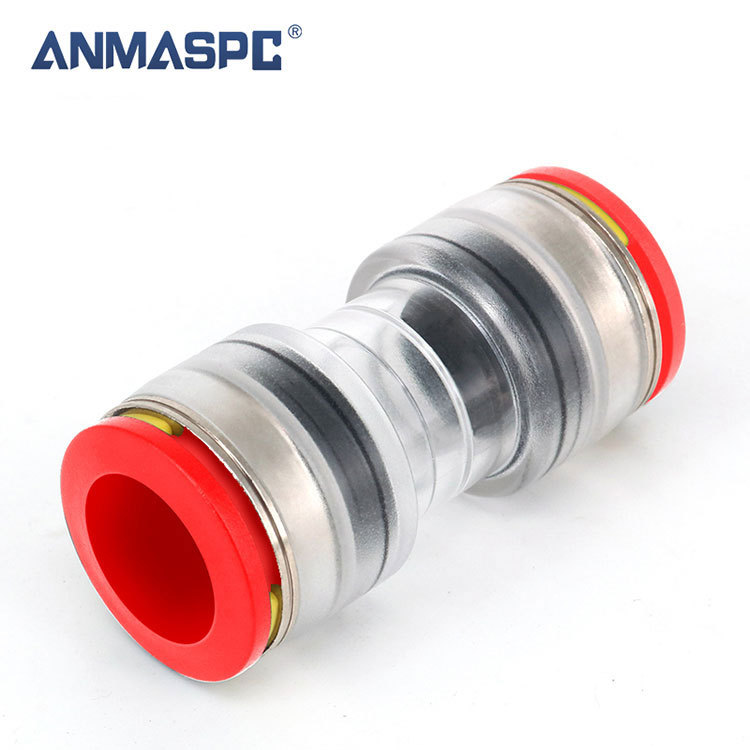

MicroDuct Straight Push Fit Penyambung Optik 12mm 10mm Untuk Paip HDPE

Penyambung Microduct Straight, yang menjamin prestasi yang baik. Badan lutsinar membolehkan pengesahan kedudukan saluran mikro di dalamnya. Klip keselamatan, jelas gangguan, telah dipasang terlebih dahulu. Diuji & mematuhi EN 50411-2-8.

CIRI-CIRI UTAMA:

① Klip keselamatan disertakan

② Teknologi push-fit

③ Tekanan Kerja: maks. 25 bar

Penerangan

		Komponen
		1	Collet	POM
		2	Klip Mengunci	POM
		3	Kartrij	POM
		4	Cakar Kunci	SUS301/304
		5	Cincin Sokongan	POM
		6	Cincin Meterai	TEP
		7	Badan	PC2807
Fit Tiub
Bahan paip	HDPE、PE.Nylon.Polyuretana
Diameter luar paip	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ16,Φ18,Φ20
Parameter Teknikal
Bekerja dengan cecair		Udara
Sesak		0.15~0.8MPa Tiada Kebocoran
Ujian tarik		400N
Tekanan bukti		2.5MPa
Julat tekanan operasi		0~1.6MPa
Suhu persekitaran dan suhu bendalir		-40~60 ℃
Suhu Pemasangan		-10℃/+50℃
Suhu Tiupan yang Disyorkan		-15℃/+35℃
Darjah perlindungan		IP68
Gred tahan UV		F1
Daya sisipan		50N maks(5kg)
Jangka hayat:		25 tahun
Piawaian:		EN 50411-2-8

Jadual Artikel

Kod ANMASPC	Paip OD/ID	Paip OD/ID	Lubang tirus
TPU3/2.1	3/2.1	3/2.1	2.1
TPU4/2.5	4/2.5	4/2.5	2.5
TPU4/2.8	4/2.8	4/2.8	2.8
TPU5/2.1	5/2.1	5/2.1	2.1
TPU5/3.5	5/3.5	5/3.5	3.5
TPU6/4	6/4	6/4	4
TPU7/3.5	7/3.5	7/3.5	3.5
TPU7/4	7/4	7/4	4
TPU7/5.5	7/5.5	7/5.5	5.5
TPU8/3.5	8/3.5	8/3.5	3.5
TPU8/6	8/6	8/6	6
TPU10/6	10/6	10/6	6
TPU10/8	10/8	10/8	8
TPU12/8	12/8	12/8	8
TPU12/10	12/10	12/10	10
TPU14/10	14/10	14/10	10
TPU14/12	14/12	14/12	12
TPU16/12	16/12	16/12	12
TPU16/13	16/13	16/13	13
TPU16/14	16/14	16/14	14
TPU18/15	18/15	18/15	15
TPU20/14	20/14	20/14	14
TPU20/15	20/15	20/15	15
TPU20/16	20/16	20/16	16

Dimensi Keseluruhan

Kod ANMASPC	A	B	C	D	E	F
TPU3	28.8	5.5	8	8.3	3.2	2.1
TPU5	36.5	8	10.7	11.6	5.2	2-3.5
TPU7	38.8	10.9	13.4	14.7	7.3	3.5-4-5.5
TPU9	38.8	11	13.4	14.7	6.3	3.5-6
TPU10	43	12.9	15.6	16.5	10.3	6-8
TPU12	47	14.7	17.5	19.1	12.4	8-10
TPU14	49.8	16.9	20	21.1	14.5	10-12
TPU16	55.2	19	23	23.7	16.5	12-14
TPU18	69	22.5	27.5	29	18.5	14
TPU20	83.4	25.5	32.1	33.5	20.6	14-16-18
