Penerangan Produk

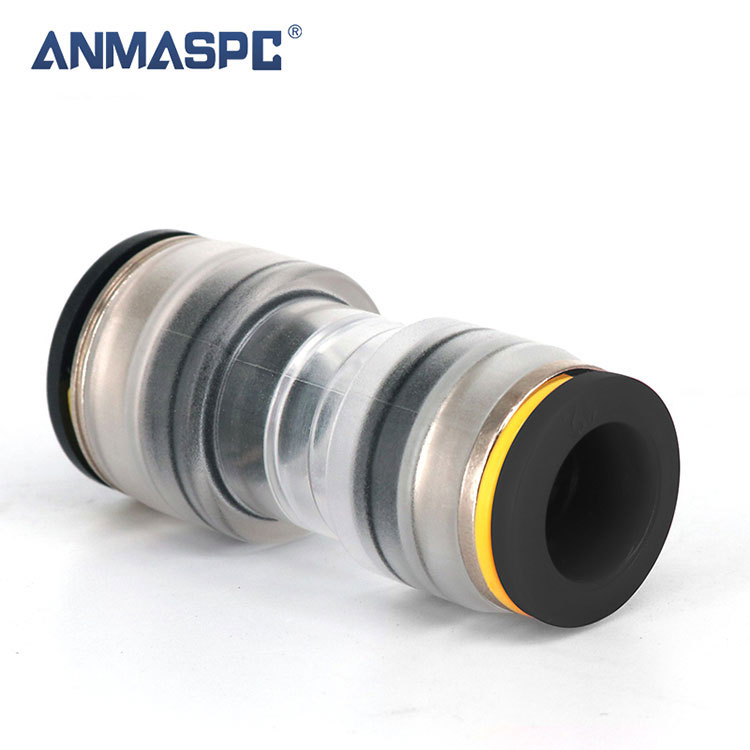

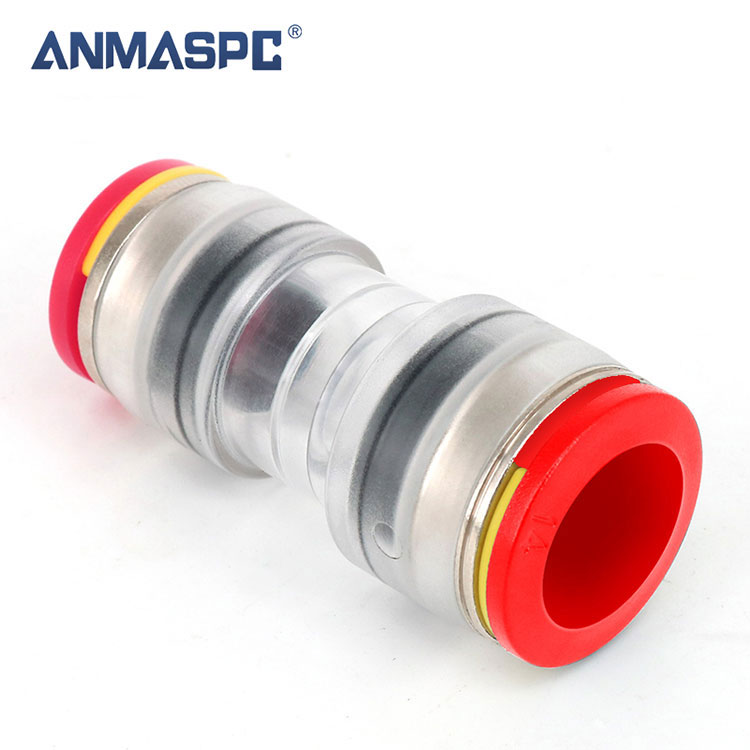

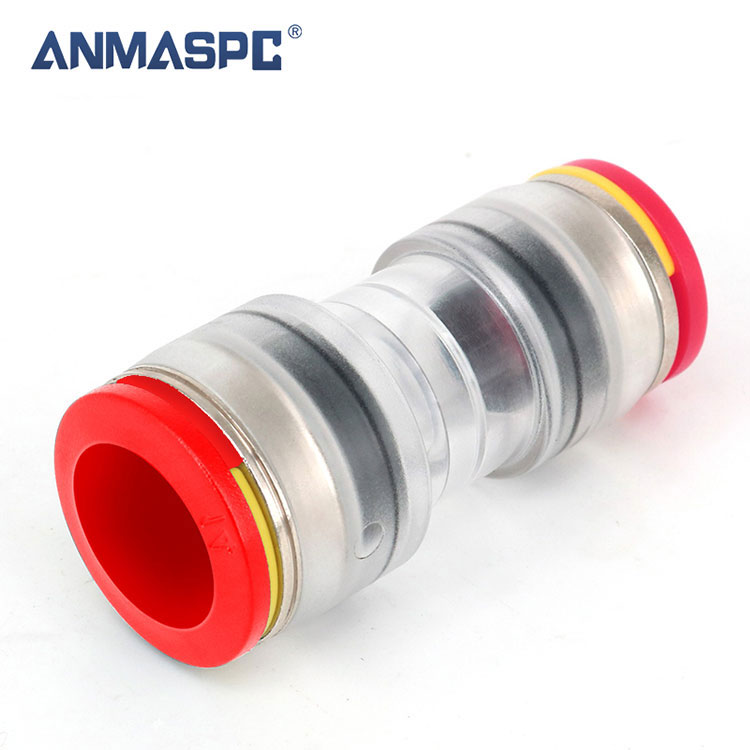

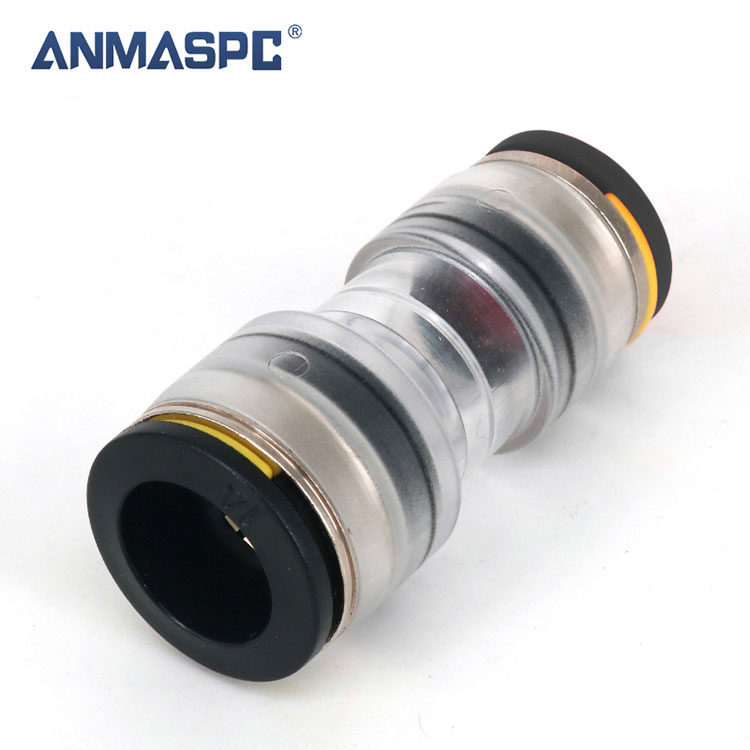

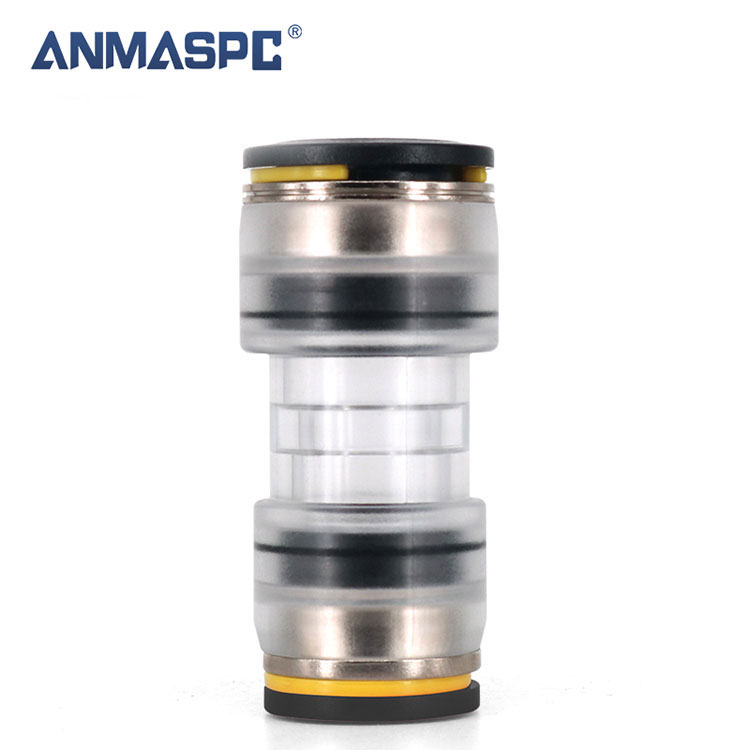

Penyambung Mikroduct Reducer Fit Tolak Gentian Optik HDPE

Mengurangkan penyambung membolehkan sambungan antara dua saluran mikro dengan diameter luar yang berbeza. Biasanya ini adalah kes titik peralihan dari DB ke saluran mikro DI memasuki rumah. Jika anda tidak menemui saiz anda yang betul antara BEBAS LOGAM atau DIPERKUKUH, pilih salah satu daripada ini.

CIRI-CIRI UTAMA:

① Klip keselamatan disertakan

② Teknologi push-fit

③ Tekanan Kerja: maks. 25 bar

Penerangan

			Komponen
			1	Collet	POM
			2	Klip Mengunci	POM
			3	Kartrij	ALOI ZINK
			4	Cakar Kunci	SUS301/304
			5	Cincin Sokongan	POM
			6	Cincin Meterai	TEP
			7	Badan	PC2807
Fit Tiub
Paip bahan	HDPE、PE、Nylon.Poliuretana
Diamoter luar paip	Φ3,Φ4,Φ5,Φ6,Φ7,Φ8,Φ10,Φ12,Φ14,Φ16
Parameter Teknikal
Bekerja dengan cecair		Udara
Sesak		0.15~0.8MPa Tiada Kebocoran
Ujian tarik		400N
Tekanan bukti		2.5MPa
Julat tekanan operasi		0~1.6MPa
Suhu persekitaran dan suhu bendalir		-40~60 ℃
Suhu Pemasangan		-10℃/+50℃
Suhu Tiupan yang Disyorkan		-15℃/+35℃
Darjah perlindungan		IP68
Gred tahan UV		F1
Daya sisipan		50N maks(5kg)
Jangka hayat:		25 tahun
Piawaian:		EN 50411-2-8

Jadual Artikel

Kod ANMASPC	Paip OD/ID	Paip OD/ID	Lubang tirus
TPG5-3/2.1	5/3.5	3/2.1	3.5>2.1
TPG5-4/2.8	5/3.5	4/2.8	3.5>2.8
TPG7-3/2.1	7/5.5	3/2.1	5.5>2.1
TPG7-4/2.8	7/5.5	4/2.8	5.5>2.8
TPG7-5/3.5	7/5.5	5/3.5	5.5>3.5
TPG8-3/2.1	8/6	3/2.1	6>2.1
TPG8-5/3.5	8/6	5/3.5	6>3.5
TPG8-7/5.5	8/6	7/5.5	6>5.5
TPG10-5/3.5	10/8	5/3.5	8>3.5
TPG10-7/5.5	10/8	7/5.5	8>5.5
TPG10-8/6	10/8	8/6	8>6
TPG12-7/5.5	12/10	7/5.5	10>5.5
TPG12-8/6	12/10	8/6	10>6
TPG12-10/8	12/10	10/8	10>8
TPG14-10/8	14/12	10/8	12>8
TPG14-12/10	14/12	12/10	12>10
TPG16-10/8	16/13	10/8	13>8
TPG16-12/10	16/13	12/10	13>10

Dimensi Keseluruhan

Model	A	B	C	D	SPR	ED	EA	EB	F
TPG5-3	33.6	6.1	10.0	11.1	12.0	12.8	3.2	5.2	2.3
TPG7-3	36.4	6.1	10.0	11.1	4.1	154.0	3.2	72	2.3
TPG8-3	36.4	6.1	10.0	11.1	14.1	15.4	3.2	8.2	2.3
TPG7-5	38.2	7.6	12.0	12.8	14.1	15.4	5.3	72	3.7
TPG8-5	38.2	7.6	12.0	12.8	14.1	15.4	5.3	8.2	3.7
TPG10-7	41.5	9.0	14.1	15.4	17.5	18.3	7.3	10.3	5.7
TPG10-8	41.5	9.5	14.1	15.4	17.5	18.3	8.2	10.3	6.3
TPG12-8	45.3	9.5	19.2	15.4	19.2	20.7	8.2	12.3	6.3
TPG12-10	47.3	15.8	17.5	18.7	19.2	20.7	10.3	12.3	8.3
TPG14-10	50.3	14.0	17.5	18.4	22.2	23.0	10.3	14.3	8.3
TPG14-12	50.6	18.0	19.2	20.7	22.2	23.0	12.3	14.3	10.3
TPG16-10	48.5	14.0	17.5	18.7	24.7	25.1	10.3	16.2	8.3
TPG16-12	52.3	18.0	19.2	20.7	24.7	25.1	12.3	16.2	10.3
