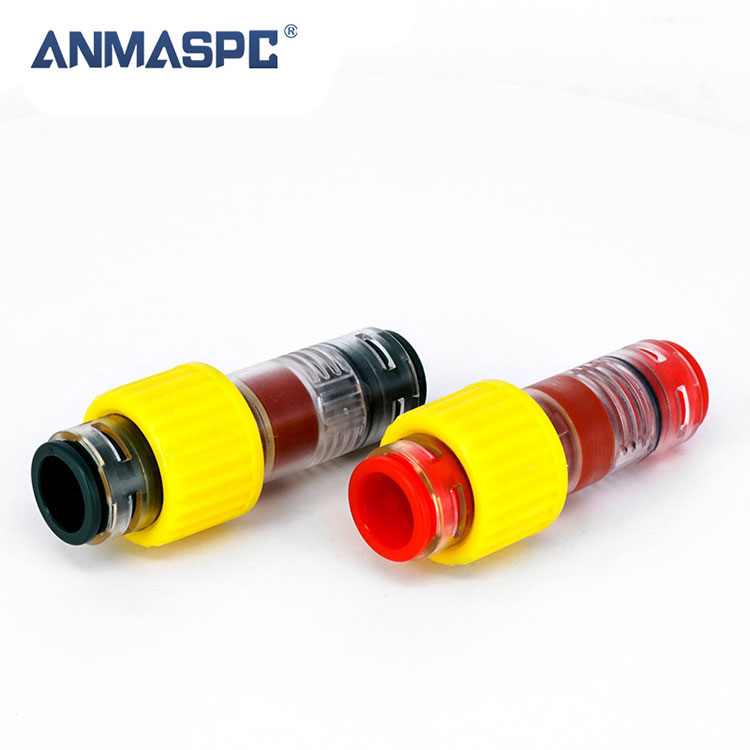

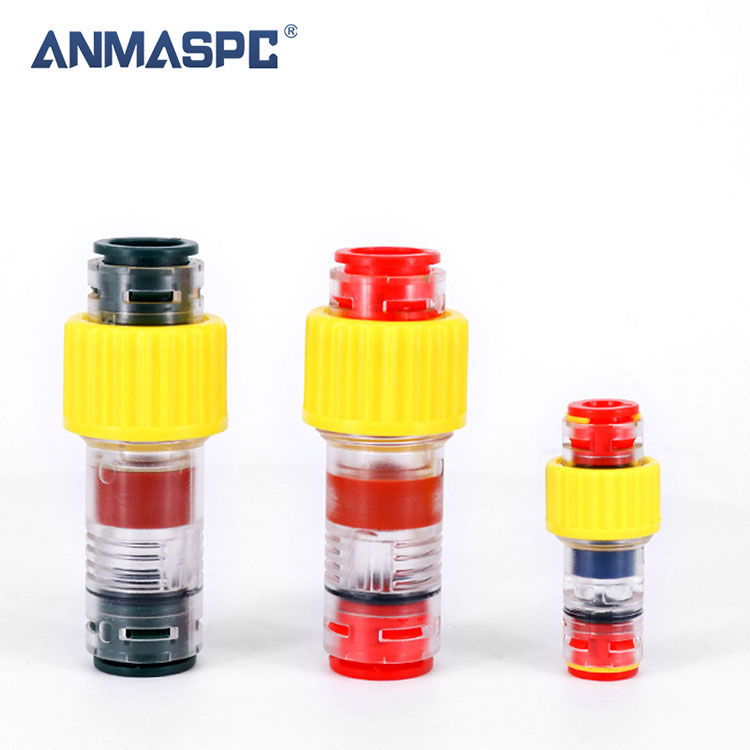

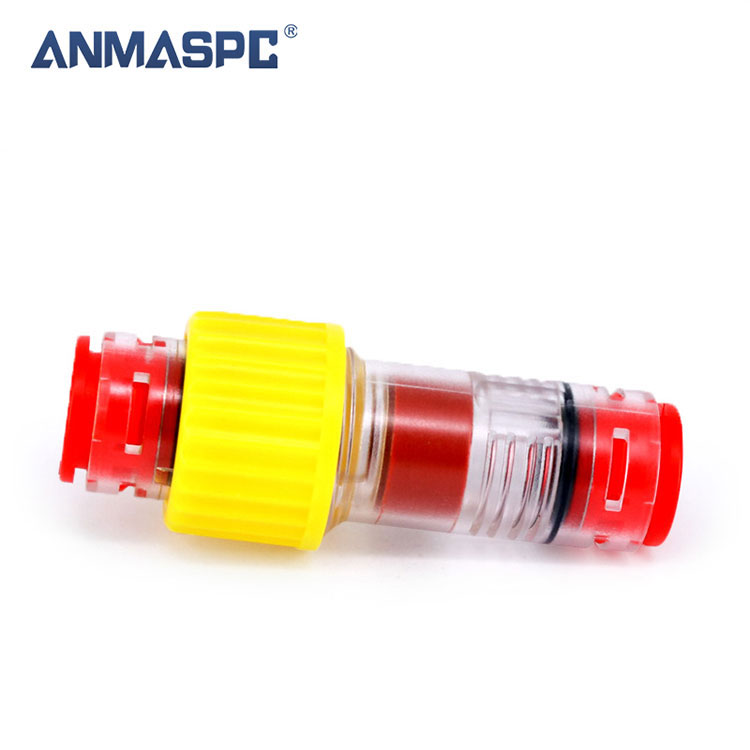

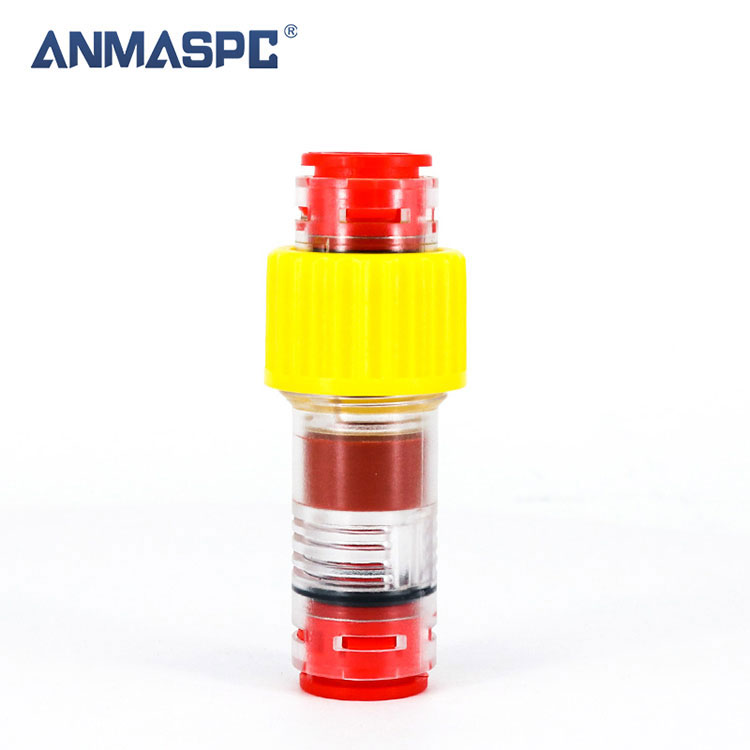

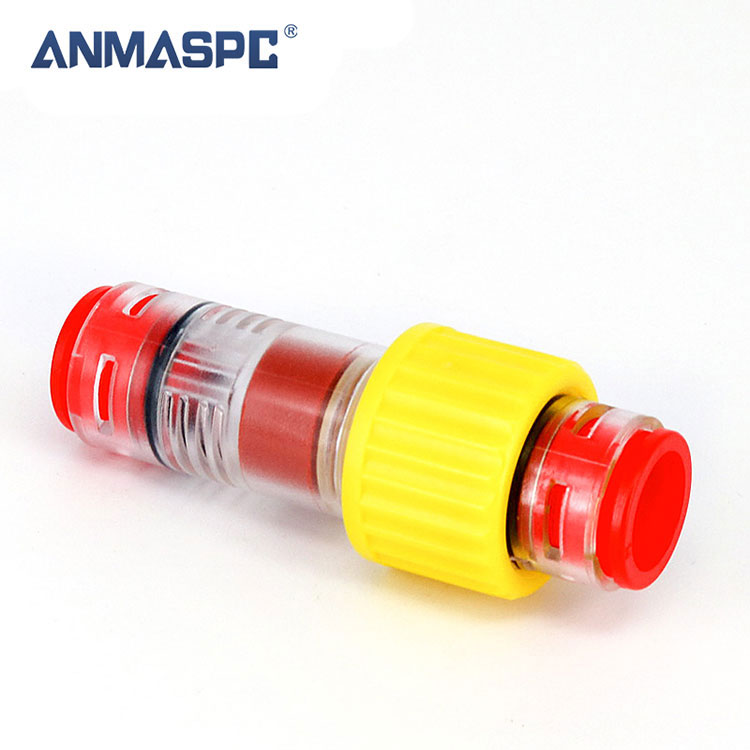

Penyambung saluran mikro menyediakan sambungan kedap ketat gas di sekeliling kabel di dalam. Apabila dibuka, kabel boleh ditiup melalui penyambung ini Dan dimeterai selepas itu dengan cincin berputar. Mereka beroperasi dengan selamat pada tekanan tiupan 10 Bar Dan melindungi rongga dalaman saluran mikro anda daripada kemasukan mana-mana zarah. Hendaklah dipasang sentiasa di titik peralihan masuk ke bangunan, ODF dsb. di mana kehadiran air atau gas adalah masalah bahaya. Dua klip pengunci boleh dipesan secara berasingan untuk mengelakkan pelepasan diri saluran mikro.
① Tersedia untuk pelbagai saiz saluran mikro OD 4–16
② Sistem tolak muat
③ Badan lutsinar
④ Bahan badan: polikarbonat
⑤ Pengedap: sehingga 0.3 bar
⑥ Pembungkusan: beg
![]() |
![]() |
Komponen | ||
1 | Collet | POM | ||
2 | Klip Mengunci | POM | ||
3 | Kartrij | POM | ||
4 | Cakar Kunci | SUS301/304 | ||
5 | Cincin Sokongan | POM | ||
6 | O-cincin | TEP | ||
7 | Penyambung | POM | ||
8 | Nat kunci | POM | ||
9 | Badan | PC2807 | ||
10 | O-cincin | TEP | ||
11 | Pad silikon | Getah silikon | ||
Fit Tiub | ||||
Bahan paip | HDPE, PE, Nylon, Poliuretana | |||
Diameter luar paip | Φ3,Φ4,05,Φ6,07,08,Φ10,Φ12,Φ16,Φ18,Φ20 | |||
Parameter teknikal |
||||
Bekerja dengan cecair | Udara | |||
Sesak | 0.15~0.8MPa | |||
Ujian tarik | 400N | |||
Tekanan bukti | 2.5MPa | |||
Julat tekanan operasi | 0~1.6MPa | |||
Suhu persekitaran dan suhu bendalir | -40~60 ℃ | |||
Darjah perlindungan | IP68 | |||
Daya sisipan | 50N maks(5kg) |
Kod ANMASPC | Paip OD/ID | Paip OD/ID | Julat penyekat kabel |
FZA5/3.5 | 5/3.5 | 5/3.5 | 0.9~2.5 |
FZA7/5.5 | 7/5.5 | 7/5.5 | 0.9~2.5 |
FZA8/6 | 8/6 | 8/6 | 0.9~2.5 |
FZA10/8 | 10/8 | 10/8 | 4~8 |
FZA12/6 | 12/10 | 12/10 | 3~6 |
FZA12/8 | 12/10 | 12/10 | 5~8 |
FZA14/6 | 14/10 | 14/10 | 3~6 |
FZA14/8 | 14/10 | 14/10 | 5~8 |
FZA14/10 | 14/10 | 14/10 | 7~10 |
FZA16/6 | 16/12 | 16/12 | 3~6 |
FZA16/8 | 16/12 | 16/12 | 5~8 |
FZA16/10 | 16/12 | 16/12 | 7~10 |
FZA18/14 | 18/15 | 18/15 | 5~8 |
FZA18/14 | 18/15 | 18/15 | 7~10 |
FZA18/14 | 18/15 | 18/15 | 9~12 |
FZA20/16 | 20/16 | 20/16 | 12~16 |
Model | FZA5 | FZA7 | FZA8 | FZA10 | FZA12 | FZA14 | FZA16 | FZA18 | FZA20 | |
Medium Kerja | Udara | |||||||||
Kawasan Keratan Maks | 2.5 | 4.5 | 4.5 | 8 | 8 | 10 | 10 | 12 | 18 | |
Tekanan Merangkak | 1.8Mpa | |||||||||
Tekanan Bukti | 3.0Mpa | |||||||||
Suhu | -5-70 ℃ (Tidak beku) | |||||||||
bahan | Badan | PC | ||||||||
Cap | POM | |||||||||
lengan baju | POM | |||||||||
Reed | 301 | |||||||||
Gasket | POM | |||||||||
Meterai | EPDM | |||||||||
gesper | POM |
